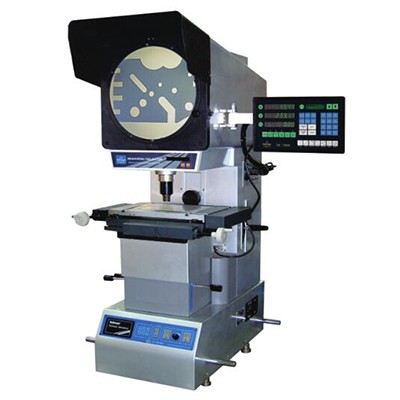

電動升降測量投影儀
特點：CPJ-3000DZ系列數字式測量投影儀Z軸采用步進電機驅動，電動調焦，同時在Z軸增加了計數光柵，可對階梯零件進行測量，大大的提高了測量效率。另外CPJ-3000DZ系列投影儀投影物鏡放大倍率齊全，可配5X物鏡，物方視場60mm客戶可根據不同的測量對象選配不同的鏡頭。
特點：CPJ-3000DZ系列數字式測量投影儀Z軸采用步進電機驅動，電動調焦，同時在Z軸增加了計數光柵，可對階梯零件進行測量，大大的提高了測量效率。另外CPJ-3000DZ系列投影儀投影物鏡放大倍率齊全，可配5X物鏡，物方視場60mm客戶可根據不同的測量對象選配不同的鏡頭。
技術規格參數：
| 型號 | CPJ-3015DZ | CPJ-3020DZ | ||||
| 工作臺 | 金屬臺面尺寸 | 354*228 | 404*228 | |||
| 玻璃臺面尺寸 | 210*160 | 260*160 | ||||
| X、Y坐標行程 | 150*100 | 200*100 | ||||
| Z坐標行程 | 100 | 100 | ||||
| Z軸運動速度（mm/s） | 5、1、0.01（三擋可調） | |||||
| 示值誤差（μm） | X、Y坐標：2.5+L/75 Z坐標：3.5+L/25（L為被測長度，單位：mm） | |||||
| X、Y坐標數顯分辨力 | 0.5μm | |||||
| 外形尺寸 | 長*寬*高 | 670*570*1250 | ||||
| 儀器重量 | 單位：kg | 150 | ||||
| 投影屏 | 投影屏尺寸 | ?312 使用范圍>?300(刻有米字線) | ||||
| 投影屏旋轉范圍 | 0~360° | |||||
| 旋轉分辨力 | 1'或0.01° | |||||
| 物鏡 | 放大倍數 | 5×（選） | 10×（選） | 20×（選） | 50×（選） | 100×（選） |
| 物方視場 | ?630 | ?30 | ?15 | ?6 | ?3 | |
| 物方工作距 | 53 | 77.7 | 44.3 | 38.4 | 25.3 | |
| 測量高度 | 90 | 90 | 90 | 90 | 90 | |
儀器電源：AC 110V/220V 50/60Hz 總功率: 450W | ||||||
