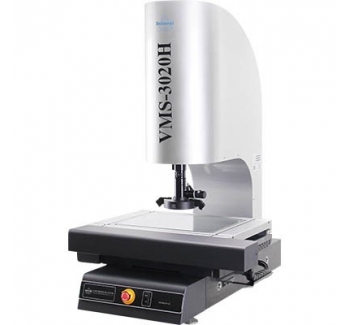

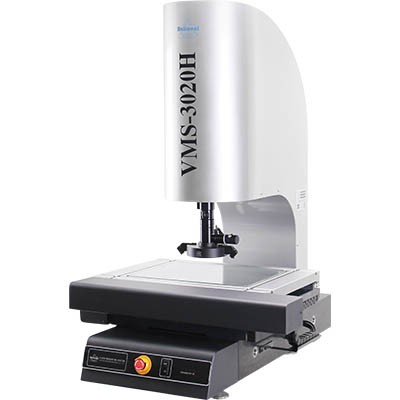

全自動影像儀
該儀器適用于以二維坐標測量為目的的一切應用領域，在機械、電子、儀表、塑料凳行業被廣泛應用。能進行非接觸測量、快捷批量測量、復雜零件測量。
用途：該儀器適用于以二維坐標測量為目的的一切應用領域，在機械、電子、儀表、塑料凳行業被廣泛應用。能進行非接觸測量、快捷批量測量、復雜零件測量。
特點：
? 高精度花崗巖底座，性能穩定、不易變形
? 自主開發QMS3D軟件，可滿足客戶不同測量需求
? 具有快速自動對焦、自動尋邊，強大的編程和自動測量功能
? 采用亞像素細分技術，提高邊界分辨能力
? 配置操縱手柄，亦可軟件程控
? SPC 數據處理分析
? X、Y、Z三軸電機控制，定位精度高、速度快，運行平穩
? 采用自主開發的嵌入式模塊控制系統，將復雜的控制系統集成于儀器內部，穩定性更高
? 程控恒流驅動式八區表面冷光光源，可適應復雜的工件測量
? 標配電子反饋同軸光鏡頭
? 可通過激光指示器尋找被測工件的具體位置，可適應復雜的工件測量
? 適用于以二維坐標測量為目的的一切應用領域，在機械、電子、儀表、塑料等行
技術規格參數：
| 型號 | VMS-2515H | VMS-3020H | VMS-4030H | |
| 工作臺 | 金屬臺尺寸 | 450*280 | 500*330 | 606*466 |
| 玻璃臺尺寸 | 306*196 | 350*250 | 450*350 | |
| 運動行程 | 220*120 | 270*170 | 370*270 | |
| X、Y、Z軸數顯分辨力 | 0.5μm | |||
| 示值誤差（μm） | E1XY=（2.5+L/100） | |||
| 截面原點一致性誤差（μm） | E0≤20（Z軸升降行程每100mm） | |||
| 外形尺寸（長*寬*高）mm | 760*600*900 | 760*600*900 | 970*670*940 | |
| 儀器重量 | 146 | 168 | 266 | |
| Z軸升降行程 | 150mm（可訂做至300mm）（配同軸光鏡頭，表面光到玻璃面距離為70mm） | |||
| 影像系統 | 攝像機：彩色1/2CCD攝像機 變倍鏡頭倍率：0.7X~4.5X | |||
| 視頻總倍率：20X~128X（19.5顯示器，分辨率1440*900） | ||||
| 物方視場：11.1mm~1.7mm | ||||
| 電源：AC 220V（配110V） 50/60Hz 功率：250W（不包含電腦） | ||||
| 儀器配件 | 1X鏡筒（標配） | 0.5X鏡筒（選配） | 工作距離 | ||
| 變倍鏡頭 | 0.7X~4.5X | 0.7X~4.5X | |||
| 附加鏡 | 視頻倍率 | 物方視場 | 視頻倍率 | 物方視場 | |
| 0.5X（選配） | 10X~64X | 22~3.4 | 5X~32X | 44~6.8 | 175 |
| 1X（標配） | 20X~128X | 11.1~1.7 | 10X~64X | 22~3.4 | 92 |
| 2X（選配） | 40X~256X | 5.5~0.9 | 20X~128X | 11.1~1.7 | 36 |
