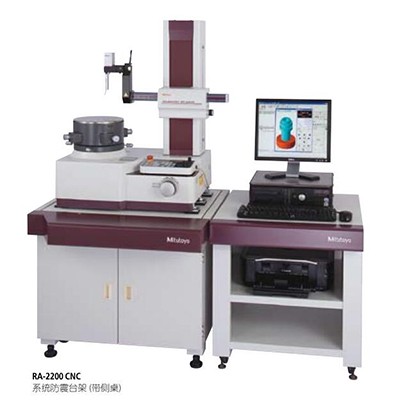

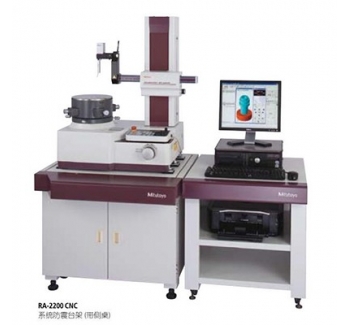

RA-H5200 CNC圓度儀——效率和性能來自于高等級精度的CNC機型。
? 自動控制支臂姿勢 ( 垂直 / 水平 ) 及檢出器的旋轉特征能對多種要素組合進行連續測量，如外徑 / 內徑和 / 或上 / 下面測量。
? 脫機教學功能可輕松生成零件程序。
? 通過建立帶 PLC ( 可編程邏輯控制器 ) 的交互式通信 ( RS-232C ) ，可以使用外部控制功能 ( 外部 I/O ) 。
? ROUNDPAK 是一個專用數據分析軟件包，其功能性增強，通過使用鼠標和圖標選擇就可輕松進行操作。
? 3D 零件程序模擬功能可編輯程序及目視檢測其運行情況。
? 可靈活定制測量結果報告，包括布局和尺寸。
規格：
型號 | RA-H5200 CNC | |||||
Z 軸立柱 | 標準立柱 ( 垂直移動 : 300mm） | 高立柱 ( 垂直移動 : 500mm） | ||||
旋轉工作臺 | 旋轉精度 ( JIS B 7451-1997 ) | 徑向 | ( 0.02+3.5H/10000 ) μm H: 為測量高度 ( mm） | |||
軸向 | ( 0.02+3.5X/10000 ) μm X: 到旋轉工作臺軸的距離 ( mm | |||||
旋轉速度 | 2,4，6，10rpm ( 自動定心 : 20rpm） | |||||
工作臺有效直徑 | ?300mm | |||||
調心范圍 | ±5mm | |||||
調水平范圍 | ±1o | |||||
MAX測量直徑 | ?356mm | |||||
MAX工件直徑 | ?680mm | |||||
臺面MAX承重 | 80kg ( 自動定心 : 65kg） | |||||
垂直軸移動( Z 軸立柱 | 移動直線度 ( λ c2.5） | 窄范圍 | 0.05μm/100mm | |||
寬范圍 | 0.14μm/350mm | 0.2μm/550mm | ||||
與轉臺軸平行度 ( 母線要素基準 ) | 0.2μm/350mm | 0.32μm/550mm | ||||
定位速度 | MAX: 60mm/s ( 測量時 : 0.5,1.0, 2.0, 5.0 mm/s ） | |||||
MAX檢測高度 | 350mm | 500mm | ||||
MAX檢測深度 ( 使用標準測桿時 | ? 32 × 104mm ( 深度 ) , ?12.7 ×26mm ( 深度 ） | |||||
X 軸 | 直線度 ( λc2.5) | 0.4μm/200mm | ||||
與轉臺軸垂直度 ( 母線要素基準 | 0.5μm/200mm | |||||
移動范圍 | 225mm ( –25mm - +200mm 轉臺中心） | |||||
移動速度 | MAX : 50mm/s ( 測量時 : 0.5, 1.0, 2.0, 5.0 mm/s） | |||||
檢出器 | 測力 | 約40mN | ||||
標準測桿 , 材質 | ?1.6mm 硬質合金 | |||||
范圍 | 標準 | ±400μm/±40μm/±4μm | ||||
跟蹤 | ±5mm | |||||
其他 | 旋轉機構 ( 0? ～ 270? 的范圍內以 1? 增量旋轉） | |||||
其他 | 氣壓 | 0.39MPa | ||||
空氣消耗量 ( 標準狀態） | 45L/min 標準狀態 ( 120L/min 以上氣源 ） | |||||
重量 | 測量主體 | 650kg | 670kg | |||
防震臺架 | 170kg | |||||
